YZG1-2 直通终端锥管接头

产品内容说明 /Product description

产品型号：Φ4～Φ42 ZG,G,NPT

产品规格：20# 201 304 316 316lL 铜

应用范围：本系列产品品种类繁多，规格齐全，适用广是管类必须的连接件

QQ询价：

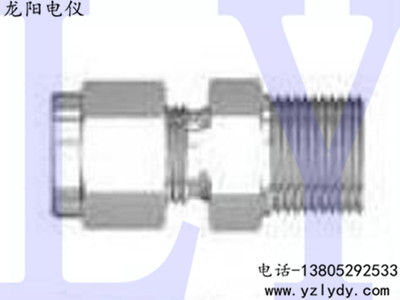

YZG1-2 直通终端锥管接头

钢制卡套式管接头
说明：钢制卡套式管接头具有链接牢靠、耐压力高、密封性和反复性好、安装检修方便、工作安全可靠等特点、它的工作原理是将钢管插入卡套内、利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工等系统自控装置管路中的一种较为先进的连接件。
卡套式管接头主要产品有卡套式直通异径接头，卡套式直通中间接头，卡套式弯通中间接头，卡套式内螺纹直通焊接，卡套式三通异径接头，卡套式三通中间接头，前卡套等。
性能规范
　□制造标准：GB3733.1~3765-83
　□公称压力：≤42MPa
　□适用温度：≤450℃
　□适用介质：油、水、气等非腐蚀性或有腐蚀性介质　
　□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316L等
　□配管：ф4-ф42的普通级精确无缝钢管　
　□锥管螺纹：ZG、ZM、NPT等

D 0	ZG	d 0	L		I	代号 Code
D 0	ZG	d 0	Ⅰ	Ⅱ	I	代号 Code
4	ZG1/8″	3	44	72	16	YZG1-2A-G1/8″-φ4
5	ZG1/8″	3.5	44	75	16	YZG1-2A-G1/8″-φ5
6	ZG1/8″	4	44	77	16	YZG1-2A-G1/8″-φ6
8	ZG1/4″	6	52.5	84.5	20.5	YZG1-2A-G1/4″-φ8
10	ZG1/4″	8	60.5	86.5	20.5	YZG1-2A-G1/4″-φ10
12	ZG3/8″	10	60.5	96.5	23.5	YZG1-2A-G3/8″-φ12
14	ZG1/2″	12	67.5	108	24.5	YZG1-2A-G1/2″-φ14
16	ZG1/2″	14	68.5	110	25.5	YZG1-2B-G1/2″-φ16
18	ZG3/4″	16	68.5	115	25.5	YZG1-2B-G3/4″-φ18
