    您的位置:产品中心
    卡套接头

    卡套接头

    产品内容说明 /Product description

    产品型号:ZG、ZM、NPT

    产品规格:ф4-ф42

    应用范围:油、水、气等非腐蚀性或有腐蚀性介质

    QQ询价:有事点这里

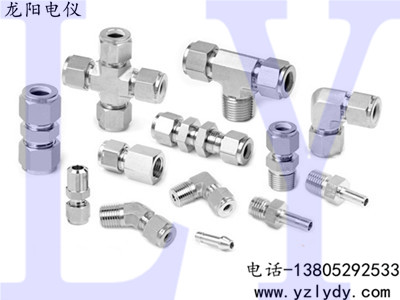

    卡套接头

    说明:卡套式管接头具有链接牢靠、耐压力高、密封性和反复性好、安装检修方便、工作安全可靠等特点、它的工作原理是将钢管插入卡套内、利用卡套螺母锁紧,抵触卡套,切入管子而密封。它与钢管连接时不需焊接,有利于防火、防爆和高空作业,并能消除焊接不慎带来的弊端。因而它是炼油、化工等系统自控装置管路中的一种较为先进的连接件。
    卡套式管接头主要产品有卡套式直通异径接头,卡套式直通中间接头,卡套式弯通中间接头,卡套式内螺纹直通焊接,卡套式三通异径接头,卡套式三通中间接头,前卡套等。
    性能规范
     制造标准:GB3733.1~3765-83
     公称压力:≤42MPa
     适用温度:≤450℃
     适用介质:油、水、气等非腐蚀性或有腐蚀性介质
     制造材料:20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316L
     配管:ф4-ф42的普通级精确无缝钢管
     锥管螺纹:ZGZMNPT


    D 0

    ZG

    d 0

    L

    I

    代号 Code

    4

    ZG1/8″

    3

    44

    72

    16

    YZG1-2A-G1/8″-φ4

    5

    ZG1/8″

    3.5

    44

    75

    16

    YZG1-2A-G1/8″-φ5

    6

    ZG1/8″

    4

    44

    77

    16

    YZG1-2A-G1/8″-φ6

    8

    ZG1/4″

    6

    52.5

    84.5

    20.5

    YZG1-2A-G1/4″-φ8

    10

    ZG1/4″

    8

    60.5

    86.5

    20.5

    YZG1-2A-G1/4″-φ10

    12

    ZG3/8″

    10

    60.5

    96.5

    23.5

    YZG1-2A-G3/8″-φ12

    14

    ZG1/2″

    12

    67.5

    108

    24.5

    YZG1-2A-G1/2″-φ14

    16

    ZG1/2″

    14

    68.5

    110

    25.5

    YZG1-2B-G1/2″-φ16

    18

    ZG3/4″

    16

    68.5

    115

    25.5

    YZG1-2B-G3/4″-φ18
